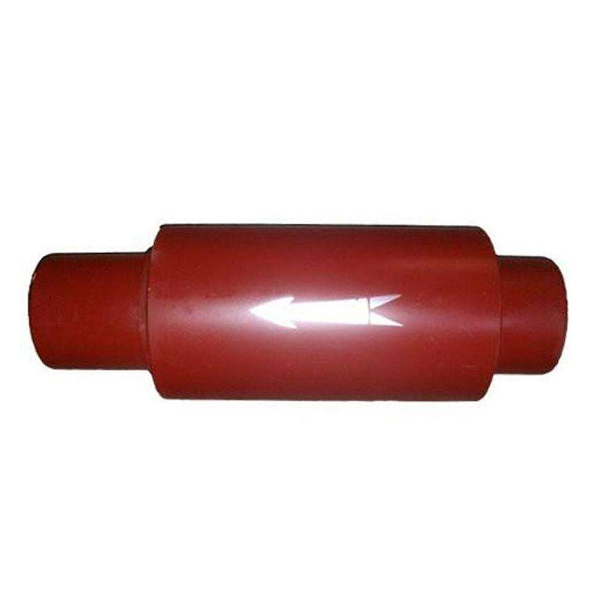

直管壓力平衡補償器

適用于各種不同類型工業管道中液體和氣體的輸送。優勢

產品分類：直管壓力平衡補償器
產品名稱：直管壓力平衡式波紋膨脹節
公稱通徑：DN100～DN3000（mm）
設計壓力：0．1～2．5（Mpa）
設計溫度：-25℃～450℃
連接方式：法蘭/ 焊接
材質：SUS304, SUS321, SUS316L, SUS309, SUS310s

銷售熱線

18614967671

免費獲取報價在線咨詢

產品介紹

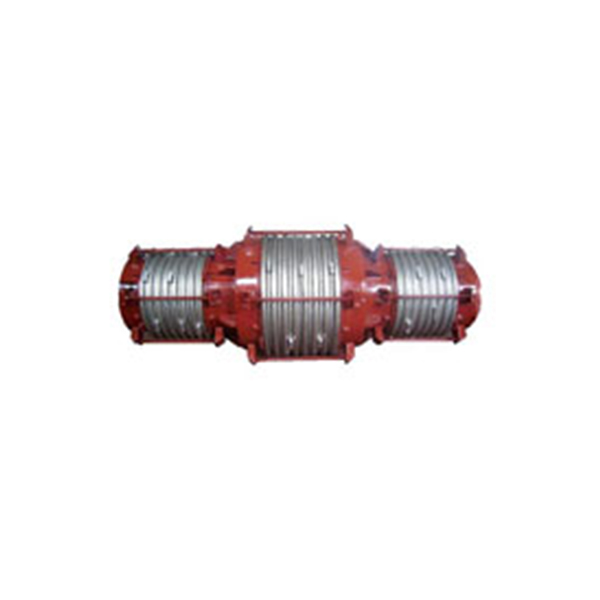

該膨脹節是由一個工作波紋管或中間管所連接的兩個工作波紋管和一個平衡波紋管及工作拉桿等結構件組成。主要用于吸收軸向與橫向組合位移并能平衡波紋管壓力推力的膨脹節。我公司生產的直管壓力平衡式波紋膨脹節采用美國EJMA標準優化設計。產品被廣泛應用到冶煉、電廠、工業裝備制造和工程管道管系的連接上，有效的保證了壓力管道在輸送各種有害有毒易燃易爆介質時的高安全性能，避免泄露污染造成海洋、天空、工廠等環境污染。其產品特點是耐高溫、耐高壓、耐腐蝕、耐疲勞、耐磨損.
管壓力平衡式波紋膨脹節性能特點：由兩組工作波和一個面積是工作波2倍的平衡波以及2組傳力拉桿構成，膨脹節通過受力構件（大拉桿或者舌管）來承受內壓推力該補償器主要用于補償管系的軸向位移，若再增加一組工作波可以吸收少量的橫向位移，不能吸收角向位移，該補償器一般用于壓力較高的直管道，其壓力推力由波紋管自身結構件承受，管線固定支架僅考慮波紋管的彈性力及管道摩擦阻力。
直管壓力平衡式波紋膨脹節應用范圍：多用于不宜設置大推力固定支架的高物位直立管線或大直徑管線中。

產品用途

通用波紋補償器應用范圍：
可廣泛適用于化工、石油、熱電、冶金、城市集中供熱采暖等管網中，地溝和高架設的管道。
通用波紋補償器適用環境：
環境介質腐蝕程度較高的條件采用表面熱噴涂。
環境介質腐蝕程度中等，適用溫度高于120℃的條件采用表面鍍鉻。
環境介質腐蝕程度低，適用溫度低于120℃的條件采用表面鍍鋅。

技術參數

公稱直徑 DN	芯管內徑 D1	芯管外徑 D2	法蘭外徑 D3	填料長度 B	補償量 △L max	安裝長度 Lmax	摩擦力 Pc(N) 1.6MPa時	重量（kg）
50	47	55	160	56	200	710	1932	15.6
65	63	71	180	56	200	710	2485	19.4
（70）	65	74	190	56	200	710	2588	21.6
80	78	87	195	56	200	710	3002	24.0
100	94	106	215	56	250	830	6271	38.2
125	117	131	245	56	250	830	7750	48.0
150	143	157	280	56	250	830	9288	60.0
200	201	217	345	70	300	945	14977	102.0
250	253	270	400	70	350	1045	21297	139.2
300	303	322	460	91	350	1065	25399	162.0
350	353	373	510	91	400	1245	29421	222.0
400	404	426	565	91	400	1245	33286	247.0
450	455	478	615	91	400	1245	33852	271.8
500	505	528	670	91	450	1375	36234	370.8
600	603	630	790	91	450	1375	43205	481.2
700	693	720	880	91	450	1375	61771	517.2
800	792	820	995	112	500	1565	70398	828.0
900	890	920	1095	112	500	1565	79025	951.6
1000	990	1020	1195	112	500	1565	87653	1052.4
注：當工作壓力不是1.6MPa時，其摩擦力P1= Pc／1.6×PN
